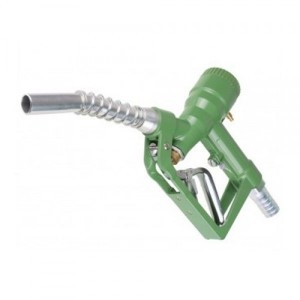

Кран-счетчик LLY-25 (пистолет заправочный) механический

Кран-счетчик LLY-25 (пистолет заправочный) механический
Артикул:
3333
Вес:
0
кг.
Есть в наличии
Количество:

Назначение счетчика топлива LLY

Краны-счетчики LLY 25 и LLY 32 c местным счетным устройством предназначены для измерения суммарного и разового количества дизельного топлива и масла. Топливо раздаточный кран LLY применяется для внутрихозяйственного учета, как в стационарных установках, так и в наземных средствах заправки и перекачки. Применяется как оборудование для АЗС в небольших поселениях на заправочных станциях местного масштаба.

Устройство и принцип работы крана LLY

  • Имея роликовые указатели для разового отсчета количества жидкости, кран-счетчик служит для отсчета количества топлива, прошедшего через него. Роликовый разовый указатель крана LLY имеет устройство для установки показаний на нуль.
  • Учет количества жидкости, прошедшей через счетчик, основан на отсчете количества оборотов ведущего винта внутри топливо-раздаточного пистолета. Поток измеряемого топлива, поступая в счетчик и проходя через измеритель объема, теряет часть напора на создание крутящего момента, приводящего винты во вращение. Измерение количества жидкости краном-счетчиком LLY происходит за счет периодического отсечения определенных ее объемов, заключенных в полостях между цилиндрическими расточками обоймы и винтами. Это устройство представляет собой объединение простейших топливораздаточного пистолета и счетчика топлива, точность и производительность которых уступают промышленным образцам.
  • Нажатием на рычаг открывается клапан, топливо проходит через пистолет. При отпускании рычага крана под действием пружины клапан закрывается, перекрывая поток жидкости.
  • Регулировочный винт предназначен для тарировки оборудования.
  • Сливной патрубок крана-счетчика LLY служит для направления жидкости в емкость при заправке.

Основные технические данные

Показатель

LLY-25

LLY-32

Условный проход, мм

25

32

Рабочее давление, МПа

1,0

1,0

Погрешность, %

1,0

1,0

Мин.расход, л/мин

25

40

Номинальный расход, л/мин

35

60

Макс.росход, л/мин

65

120

Цена деления, л

1,0

1,0

Макс. задаваемая доза, л

9999

9999
